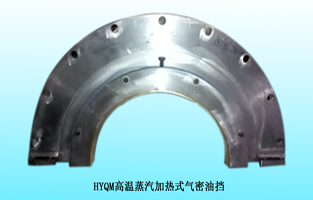

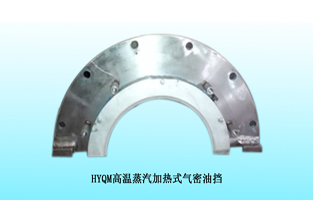

HYQM气密式密封油挡系统

传统密封油挡的特征及缺点

        传统的密封油挡多采用盘根式或固定齿片式结构，多用于电厂汽轮发电机及其辅机轴承箱两侧。由于汽轮机转子高速转动，油挡齿片与轴之间必须留有间隙，而汽轮机又是在温度高、灰尘大的环境下运行的。高温造成了润滑油气化产生蓝烟并吸附微小的灰尘及其他杂物形成油泥附着在铜齿上及齿与齿之间的空隙中。随着时间的积累及长时间高温加热，形成积碳，当与轴接触后，会对轴造成严重磨损，引起润滑油的外漏，不仅污染环境，而且由于周边环境温度高，存在着极大的发生火灾隐患。另外，由于轴封漏气，外部空气含有大量的水分，而轴承箱内压力处于微负压状态，外部空气和保温岩棉纤维会通过微小间隙被抽入轴承箱内，引起润滑油变质，堵塞滤网，造成起火隐患，严重影响机组的正常运行。

        针对以上存在的积碳、油中进水及起火的安全隐患，本公司科研人员联合电厂专家经过三年的精心研发，开发了防积碳、防油中进水、防起火的一套以新型保温材料、气密式密封油挡系统为主体的综合治理产品。

HYQM系列气密式密封油挡系统的设计原理

1、气密式密封油挡系统由过滤及加热装置、供气终端、气密油挡三部分组成。

1、  气密密封油挡引入的空气通过过滤装置可将0.01以上的杂质滤除, 保证空气的清洁.

2、  气密式密封油挡通过引入一路洁净的恒温微高压空气，在油挡的齿片间形成一圈压力腔，即阻止了油气的外泄，又阻止了外部空气进入轴承箱内，防止油中进水。

3、  引入的微高压空气温度为50-60摄氏度，与润滑油温度基本相同，防止蓝烟的产生。

4、  引入的微高压空气阻止了外部灰尘及杂物的进入，防止积碳的产生。

5、  结构将原有的一体式改为分体式，把油挡分为内挡、外挡、固定挡三部分。固定挡与原油挡安装方式一样，不改变安装结构，方便安装调试。

6、  针对一些偏心较大及特殊位置，内挡可以设计为缩径式，不仅与轴保持更小的间隙，而且内环在运行中可跟踪轴的运行轨迹变化，始终保持恒定的间隙，取得良好的密封效果。

HYQM系列气密式密封油挡优点

全铜齿密封油挡优点

1、 阻止杂物进入，防止蓝烟、积碳的产生。 2、 阻止水蒸汽进入轴承箱，防止油中进水。 3、 运行安全可靠，不伤轴。 4、 稳定性好、间隙小，密封效果好。 5、 设计灵活合理，可满足不同的工况要求。 6、 与原油挡安装结构一致，对轴承箱不须做任何改动，安装、调试、维护简便。

缩径气密油挡优点

1、 具备铜齿密封油挡的所有功能。 2、 在特殊位置，如在停机时与起机后，轴相对位置发生较大改变的情况下，缩颈环可弥补偏心造成的间隙。 3、 内环采用退让式设计，对轴的不产生任何作用力，不会对轴造成任何磨损。 4、 运行安全可靠，安装调试简便。

HYQM系列气密式密封油挡空气过滤系统优点

1、  利用仪表用压缩空气作为气源，绿色环保。

2、  利用汽轮机轴封加热蒸汽加热，节能、清洁无污染。

3、  采用精密过滤器，能100%去除0.01微米及以上的颗粒，保证空气干燥清洁。

4、  两套过滤器一备一用，更换简单快捷，可24小时连续运行，安全可靠。

5、  温度调控采用自立式调控阀调节，无须维护。
HYQM系列气密式密封油挡空气供气终端系统优点

电厂应用实例

HYQM气密式密封油挡系统在自开发以来，已成功应用在50多家电厂200多台

机组上，效果十分显著，得到了用户的广泛认可。典型案例如下：

1、    HYQM气密式密封油挡系统在华电国际邹县发电厂#1、#2、#3、#7号机应用中，完全解决了汽轮机的积碳问题，得到了电厂的一致好评。

2、    HYQM气密式密封油挡系统在华能临沂发电厂#2、#3、#5号机应用中，完全解决

了汽轮机的油中进水问题，得到了电厂的认可。

3、    HYQM气密式密封油挡系统在华能淮阴发电厂#1、#2、号机应用中，完全解决了

汽轮机的积碳问题，得到了电厂的认可。

气密油挡与新型保温综合应用实例

       1、山东曲阜圣城发电厂#2号机组是北重汽轮机厂生产的300MW机组，在运行过程中，1到5瓦油挡均存在不同程度的蓝烟、积碳缺陷，1、2瓦尤为严重，机组振动偏大，漏油问题严重，给生产安全带来隐患。2014年9月经我公司施工改造，将油挡更换为HYQM气密油挡，轴端保温采用HYBW新型保温材料，增加了保温效果，降低了油挡温度，有效解决了蓝烟和积碳缺陷，得到厂方认可。

       2、国电龙山发电厂#1、#2号机组为北重汽轮机厂生产的600MW机组，油挡采用传统固定齿片式结构，轴端保温采用传统岩棉，由于轴封密封效果不佳，蒸汽泄漏十分严重，造成油中进水，每天滤水多达5kg以上。加之保温效果不好，引起蓝烟、积碳和振动等缺陷。2011年3月经过我公司改造，将油挡更换为HYQM气密油挡，并采用HYBW新型保温材料，完全解决了油中进水的缺陷、蓝烟、积碳等缺陷，得到了厂方的一致肯定及认可。

HYCJ触及式密封油挡

      HYCJ触及式密封油挡是我公司针对于汽轮机、磨煤机、给水泵、电机等轴承箱漏油、漏水而开发的产品，经过多年的推广，已在电厂得到了广泛应用，完美解决了漏油、漏水等诸多缺陷。

HYCJ触及式密封油挡的设计原理

        HYCJ触及式密封油挡通过内环与转子之间零间隙配合达到密封作用。内环采用复合材料，通过退让弹簧（退让间隙大于2.0mm）根据转子的偏心情况自动调整间隙，确保内环随转子同心运行，确保良好的密封效果。

HYCJ触及式密封油挡的优点

1、运行安全可靠，对转子不会产生任何形式的损伤和磨损。

2、内环采用优质新型材料，具有热稳定性好、自润滑等特点。

3、设计灵活合理，根据不同的工况、位置进行合理设计。

4、安装维护简便、耐磨性好、使用寿命长。
